电动车控制器自动拧螺丝设备

电动车控制器螺丝锁付要求

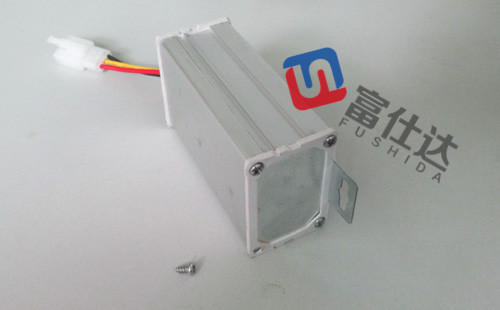

产品特点,该产品上下两面均需锁付螺丝,每面采用4颗M3*8的梅花螺丝,单个工件共8颗螺丝需要锁付,产品特点如下图:


富仕达4轴自动锁螺丝机
这里根据产品特点及要求,采用富仕达4轴固定式自动锁螺丝机
先一次拧好单面的4颗螺丝,在翻面锁付底部4颗螺丝,2次动作即可锁好一个产品上的8颗螺丝.大幅度提高生产效率.

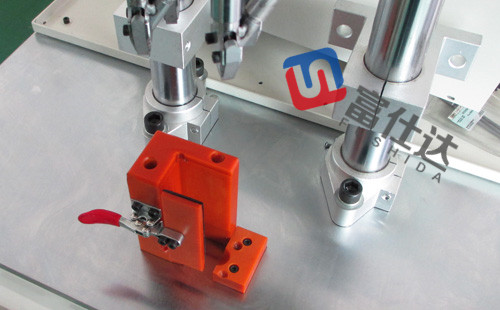

产品上下两面结构特点不一样,这里结合特点设计出专用的治具,双面均可精确定位.提高设备利用率.


产品特点
一次拧好单面的4颗螺丝,锁付标准高,省人工.
自动锁付,自动送料,减少螺丝锁付工序,大幅度提高生产效率.
配置计数,检测,报警等功能,更智能.
专用治具,锁付更轻松,快捷.

产能评估

1)。产能评估
约1秒锁2个螺丝。
每小时（3600秒）可锁7200个螺丝。
每个产品锁8颗螺丝。
每小时可锁约900个产品
每天9000个产品（1天工作10小时推算）
可节省3-4名工人。



使用环境
(1) 工作时间：每天20小时连续运转；
(2) 工作环境：设备应满足买方工厂的环境条件；
(3) 电源：AC 220V／50Hz；
(4) 压缩空气压力：现有设备气压条件不变(0。4-0。6 MPa)。



工作原理
1)。富仕达多轴自动锁螺丝机操作如下:
1。接通电源起源，启动开关;
2。作业员将待锁的工件放置在夹具上。
3。设备自动一次拧好螺丝，自动完成检测锁付等工作
4。取下锁付好的工件。
5。重复2。3。4步骤。



以上是富仕达自动锁螺丝机在电动车控制器生产中的应用,依据客户需求与实际情况定做.如有需求请拨打我司电话.
