建筑天花板用坐标式自动锁螺丝机

单工位自动锁螺丝机
    通常坐标式自动锁螺丝机均采用双工位设计,方便员工作业,即,设备锁付螺丝时,员工放置产品,以此交替作业,而对于体积较大的产品来说,双工位并不合适,如天花板的方板,产品规格为500*500mm,如果设计为双工位,就需要机械手的行程达到1100mm以上,设备作业台也需要1200mm以上,设备长度需要1500mm以上,若产品尺寸更大,需要设备设计的更大,加大了设备的投资成本.

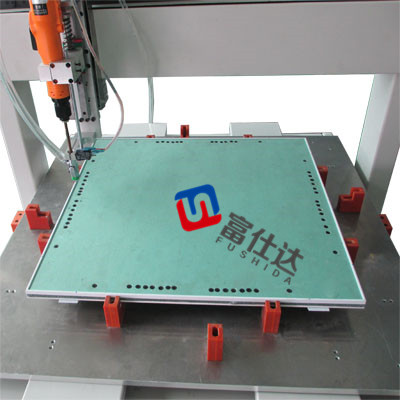

    如下图:富仕达单工位自动锁螺丝机,为天花板产品设计,其作业面只需设计700*700mm即可,设计可调式的治具,可满足多种型号的天花板螺丝锁付工作.

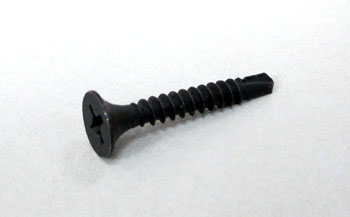

该产品均采用M3.5*24.5的十字钻尾螺丝,

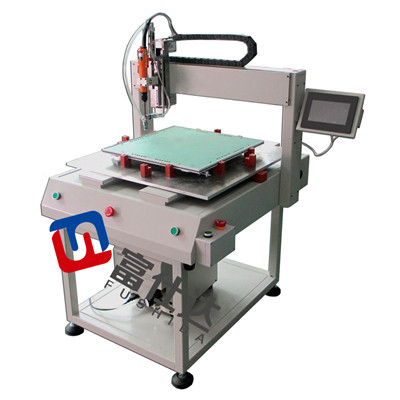

单工位自动锁螺丝机结构
    富仕达单工位坐标式锁螺丝机主要由自动供料机,作业台,自动锁付系统,扭力检测系统,滑牙检测系统,治具,触摸屏等构成,
    其通过PLC智能电路控制,以实现自动送螺丝,自动拧螺丝,自动检测及报警等同步作业,节省拧螺丝时间,大幅度提升工作效率,
    作业员只需要将产品放置在治具上即可,送螺丝,拧螺丝,检测等完全由设备自动完成.
    设备可通过触摸屏来设定锁付路径,同时可储存多套锁付方案,更换产品时,只需要切换至对应的方案即可.


设备参数
 机器构造

     机器毛重：     约 120KG

         外形尺寸：     依客户而定

         电源：     AC 220V 50HZ

         功率：     120W

         环境温度         -20~60 度

         机架:        钢板台面,铝合金机架

控制说明

     主机程序控制         运动控制器

         人机界面         触摸屏

         程式输入         直接坐标输入或电脑连接

速度与精度

     定位精度         X,Y:+/-0.08mm

                           Z: +/-0.01mm

         运行速度         500mm/sec(X-Y)

送螺钉机

     自动送钉机     放在工作台上台下都可以

        自动送钉机数量     按照锁螺丝的多少配备

螺丝批

     电批品牌         奇力速电批

        电批个数         根据客户要求配置.

适用范围

     XY 锁付范围：       600*600(mm).特殊尺寸可定制.

         Z 轴锁付范围:        根据客户产品定制.

检测项目

     螺丝滑牙检测         有

         螺丝漏锁检测         有

         锁紧不良品的处理         报警灯和蜂鸣器提示

锁付系统

     锁附驱动机构         松下PLC

         扭力调节/设置        扭力在伺服系统触摸屏上可以任意调节设置

         扭力不良报警         扭力不良有出入,会自动报警

         浮锁报警               有,通过位移编码器控制检查
